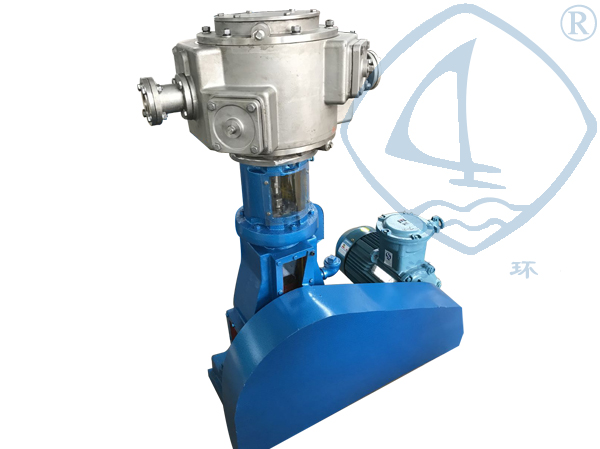

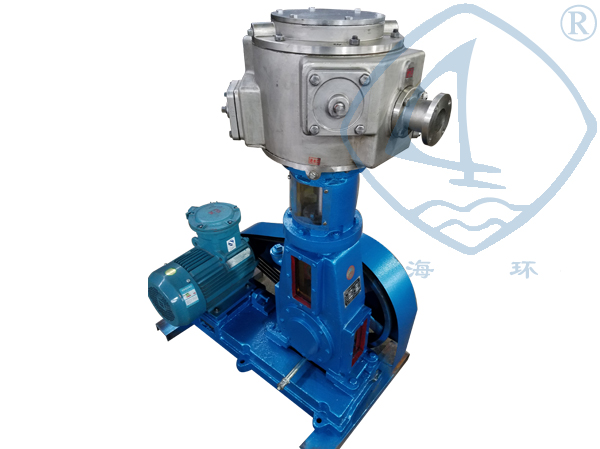

WLW不銹鋼無油立式真空泵
發布時間：2017-03-07
WLW不銹鋼無油立式真空泵特點：
整機安裝為立式。
泵及其驅動機、輔助設備安裝在同一底座上，并且布置緊湊、便于安全操作和維修。
氣閥閥片采用軸向布置，降低了閥片的磨損，延長了閥片的使用壽命。
上、下填料及活塞環與導向環采用填充四氟件，它有自潤滑性能，故氣缸不需加潤滑油，且活塞環內襯有漲力環，保證了活塞環磨損后能自動補償，延長了活塞環的使用壽命。
所有平面密封采用膨化四氟密封，能耐介質腐蝕，保證結合面密封的可靠性。
缸體與機身設有隔離腔體，有效長度大于一個行程，能有效防止曲軸箱內潤滑油進入真空系統，防止真空系統的介質進入曲軸箱，提高了軸瓦的使用壽命。
連桿大頭瓦、小頭瓦為強制油潤滑,潤滑系統為專門定制的擺線油泵,壓力可達0.2MPa以上,確保大、小頭軸瓦的潤滑,延長了使用壽命。
活塞桿與接桿采用分體式結構，便于維修。
氣缸平衡氣道與氣缸內壁圓滑過度，減少了活塞環的磨損。
填料箱、氣缸、氣缸蓋采用強制水冷，且冷卻水路設在三箱的外側,確保無水進入過流部位。排水口設在三箱的最低點，在停機時可放盡三箱內的冷卻水，確保三箱不被凍裂。
機身加油口有排氣裝置，能有效解決設備長時間運轉后而引起的機身發熱現象，延長設備的使用壽命。能有效防止?jié)櫥蛷募佑涂谛孤丁?br /> 缸套內襯采用不銹鋼材質壓制而成，是真空泵行業先行研發的產品，維護簡便。
性能參數表
整機安裝為立式。
泵及其驅動機、輔助設備安裝在同一底座上，并且布置緊湊、便于安全操作和維修。
氣閥閥片采用軸向布置，降低了閥片的磨損，延長了閥片的使用壽命。
上、下填料及活塞環與導向環采用填充四氟件，它有自潤滑性能，故氣缸不需加潤滑油，且活塞環內襯有漲力環，保證了活塞環磨損后能自動補償，延長了活塞環的使用壽命。
所有平面密封采用膨化四氟密封，能耐介質腐蝕，保證結合面密封的可靠性。
缸體與機身設有隔離腔體，有效長度大于一個行程，能有效防止曲軸箱內潤滑油進入真空系統，防止真空系統的介質進入曲軸箱，提高了軸瓦的使用壽命。
連桿大頭瓦、小頭瓦為強制油潤滑,潤滑系統為專門定制的擺線油泵,壓力可達0.2MPa以上,確保大、小頭軸瓦的潤滑,延長了使用壽命。
活塞桿與接桿采用分體式結構，便于維修。
氣缸平衡氣道與氣缸內壁圓滑過度，減少了活塞環的磨損。
填料箱、氣缸、氣缸蓋采用強制水冷，且冷卻水路設在三箱的外側,確保無水進入過流部位。排水口設在三箱的最低點，在停機時可放盡三箱內的冷卻水，確保三箱不被凍裂。
機身加油口有排氣裝置，能有效解決設備長時間運轉后而引起的機身發熱現象，延長設備的使用壽命。能有效防止?jié)櫥蛷募佑涂谛孤丁?br /> 缸套內襯采用不銹鋼材質壓制而成，是真空泵行業先行研發的產品，維護簡便。
性能參數表
|
型號\性能參數
|
抽氣速率L/S
|
極限壓力≤Pa
|
機組組成型號
|
總功率KW
|
進氣口徑mm
|
排氣口徑mm
|
||
|
主泵
|
中間泵
|
前級泵
|
||||||
|
JZJWLW-70.50
|
70
|
150
|
ZJ-70
|
|
WLW-50
|
6.2
|
100
|
50
|
|
JZJWLW-150.70
|
150
|
150
|
ZJ-150A
|
|
WLW-70
|
8.5
|
100
|
50
|
|
JZJWLW-150.100
|
150
|
150
|
ZJ-150A
|
|
WLW-100
|
10.5
|
100
|
100
|
|
JZJWLW-300.150
|
300
|
150
|
ZJ-300
|
|
WLW-150
|
15
|
150
|
125
|
|
JZJWLW-300.200
|
300
|
150
|
ZJ-300
|
|
WLW-200
|
19
|
150
|
125
|
|
JZJWLW-600.300
|
600
|
150
|
ZJ-600
|
|
WLW-300
|
27.5
|
150
|
150
|
|
JZJWLW-1200.600
|
1200
|
150
|
ZJ-1200A
|
|
WLW-600
|
56
|
300
|
250
|
|
JZJWLW-70.70.50
|
70
|
10
|
ZJ-70
|
ZJ-70
|
WLW-50
|
8.4
|
80
|
50
|
|
JZJWLW-150.70.50
|
150
|
10
|
ZJ-150A
|
ZJ-70
|
WLW-50
|
9.2
|
100
|
50
|
|
JZJWLW-300.150.100
|
300
|
10
|
ZJ-300
|
ZJ-150A
|
WLW-100
|
14.5
|
150
|
100
|
|
JZJWLW-600.300.200
|
600
|
10
|
ZJ-600
|
ZJ-300
|
WLW-200
|
24.5
|
150
|
125
|
|
JZJWLW-1200.600.300
|
1200
|
10
|
ZJ-1200A
|
ZJ-600
|
WLW-300
|
38.5
|
300
|
160
|
